MÁY CNC TRUNG TÂM 3D 5 TRỤC 1 BÀN THAY DAO TỰ ĐỘNG PRO-MASTER-ATC
MÁY CNC TRUNG TÂM 3D 5 TRỤC 1 BÀN THAY DAO TỰ ĐỘNG PRO-MASTER-ATC
MÁY CNC TRUNG TÂM 3D 5 TRỤC
MÁY CNC TRUNG TÂM 3D 5 TRỤC
MÁY CNC TRUNG TÂM 3D 5 TRỤC
MÁY CNC TRUNG TÂM 3D 5 TRỤC 1 BÀN THAY DAO TỰ ĐỘNG PRO-MASTER-ATC
MÁY CNC TRUNG TÂM 3D 5 TRỤC 1 BÀN THAY DAO TỰ ĐỘNG PRO-MASTER-ATC
MÁY CNC TRUNG TÂM 3D 5 TRỤC 1 BÀN THAY DAO TỰ ĐỘNG PRO-MASTER-ATC
MÁY CNC TRUNG TÂM 3D 5 TRỤC 1 BÀN THAY DAO TỰ ĐỘNG PRO-MASTER-ATC
MÁY CNC TRUNG TÂM 3D 5 TRỤC 1 BÀN THAY DAO TỰ ĐỘNG ( Option trục số 6 ) PRO-MASTER-ATC
- Chi tiết sản phẩm

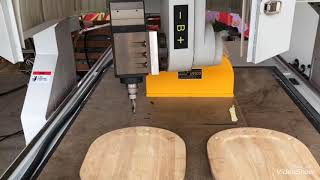

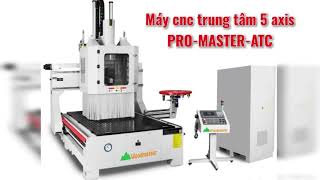

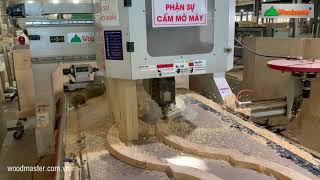

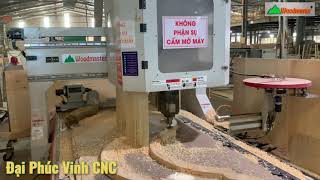

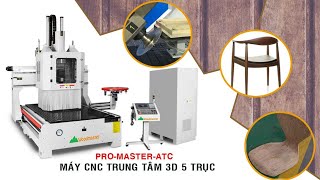

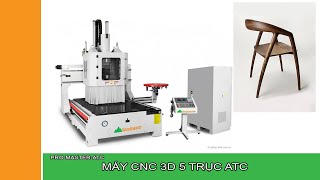

- Video Clip
- Thương hiệu: Woodmaster - Trung Quốc
- Mã sản phẩm: PRO-MASTER-ATC
- Tình trạng: Mới 100%
- Bảo hành: 12 Tháng
Xem thêm MÁY CNC 5 TRỤC tại WOODMASTER WOODWORKING MACHINERY
MÁY GIA CÔNG TRUNG TÂM CNC 3D 5 TRỤC BÀN ĐƠN | PRO MASTER - ATC
1. PHÁT SINH NHU CẦU – GIA CÔNG CHI TIẾT PHỨC TẠP
- Trong sản xuất nội thất hiện đại, đặc biệt là sản xuất các loại ghế cho phòng khách, phòng ngủ của các khách sạn, resort cao cấp, các dòng ghế có tựa và mặt ghế liền nhau được ép từ ván Plyood… phát sinh nhiều chi tiết cong phức tạp, nhiều chiều và nhiều góc độ, khoan nhiều lỗ theo các góc nghiêng khác nhau. Việc sử dụng máy CNC 3 trục (3Axis) để gia công đòi hỏi phải thay gá phôi nhiều lần, làm giảm độ chính xác, và tốc độ gia công rất chậm. Chính vì điều này, những máy CNC gia công trung tâm 5 trục (5axis) ra đời, là giải pháp tuyệt vời cho gia công các chi tiết như tay vị ghế, tựa ghế, chân ghế với độ chính xác cao, việc làm gá đơn giản, và tốc độ gia công tuyệt vời.- BẢN CHẤT của tất cả các dạng gia công đều theo trình tự : KHỐI PHÔI – GÁ LÊN MÁY – PHAY CÁC PHẦN PHÔI THỪA – PHAY TINH BỀ MẶT – KHOAN LỖ
2. THẾ NÀO LÀ MÁY CNC 3D 5 TRỤC (5 Axis)
- Chắc hẳn nhiều người sẽ thắc mắc về số lượng trục của máy CNC, mà từ gốc tiếng Anh là “Axis” , Và sự khác nhau giữa các máy CNC 3 Axis, 5 AxisThông thường để xác định vị trí của một vật thể trong không gian so với 1 gốc nào đó ta sẽ có giá trị các tọa độ không gian là X,Y,Z
Ví dụ có 1 chiếc máy bay đang bay, vậy trước tiên nó sẽ có tọa độ không gian là X,Y,Z để xác định vị trí.
Bây giờ ta xét đến hướng di chuyển của máy bay,
- Giả dụ máy bay tự xoay tròn quang trục Z vậy ta có trục B
- Giả dụ máy bay tự xoay tròn quay trục X vậy ta có trục C
- Có người sẽ hỏi nếu xoay theo trục Y, vậy cũng tương tự như xoay quay trục X tất nhiên chúng ta chỉ cần 1 trong 2.
Chuyển động 5 trục 5 axis sẽ cho phép ta mũi dao tiếp cận được nhiều góc độ khác nhau, mà không phải THAY ĐỔI ĐỒ GÁ SẢN PHẨM, giúp giảm thời gian gia công, tăng độ chính xác và độ tinh của bề mặt cần phay.
3. CHI PHÍ CHO MỘT CHIẾC MÁY CNC 3D 5 TRỤC CẦN BAO NHIÊU?
- Tuy có khả năng gia công tuyệt vời nhưng chi phí đầu tư cho 1 máy CNC 5 trục khá lớn , giá giao động từ 100.000-200.000USD, thường nằm ngoài khả năng cho phép của nhiều xưởng vừa và nhỏ tại Việt Nam- Chính vì vậy chúng tôi đã chế tạo đặc biệt dành riêng cho thị trường Việt Nam, cỗ máy giá công CNC 5 trục bàn đơn 1 đầu thay dao tự động, có khả năng gia công tương đương các máy CNC 2 bàn lớn, nhưng chi phí chỉ bằng 1/3.
- PRO-MASTER-ATC chính là cỗ máy hoàn hảo cho nhu cấu gia công 3d 5trục với chi phí thấp mà vẫn hoàn toàn đáp ứng được nhu cầu gia công phức tạp.
4. NHỮNG YẾU TỐ QUYẾT ĐỊNH ĐẾN GIÁ GIÁ TRỊ CỦA CHIẾC MÁY CNC 3D 5 TRỤC
- BỘ ĐIỀU KHIỀN 5 TRỤC : Lẽ dĩ nhiên, các chuyển động 5 trục cần 1 bộ điều khiển mạnh mẽ, đủ khả năng xử lý các chuyển động phức tạp, kết hợp chuyển động của nhiều trục trong 1 hành trình di chuyển của đường chạy dao. Hiện chỉ có Đức, Italy, Đài Loan sản xuất các bộ điều khiển cho máy CNC 5 trục ngành gỗ, trên MÁY CNC 3D 5 trục PRO-MASTER-ATC chúng tôi sử dụng bộ điều khiển SYNTEC 6MA cho các chuyển động tốc độ cao mà vẫn rất mượt mà.- SERVO, DRIVER : Khi chuyển động 5 trục các Servo phải đảo chiều quay liên tục, và cần độ chính xác và ổn định rất cao, vì nếu có sai số sẽ gây ra va chạm làm hỏng máy. Vì vậy chúng tôi sử dụng MÔ TƠ SERVO và DRIVER của Yaskawa – Japan , hãng sản xuất Servo, Driver tốt nhất trên thế giới, đem đến tốc độ và độ ổn định tuyệt vời
- TRỤC MÔ TƠ THAY DAO TỰ ĐỘNG | CS : 12 KW: Các chi tiết gia công trên máy gia công 3D 5 trục thường rất phức tạp, cần sử dụng nhiều loại dao khác nhau, vì vậy chúng tôi đã sử dụng 1 mô tơ thay dao tự động 12KW, thay được 8 mẫu dao khác nhau, bao gồm cả lưỡi cưa đường kính 280mm, đáp ứng tốt nhất tất cả các nhu cầu gia công
- BÀN HÚT CHÂN KHÔNG : Máy được trang bị bơm chân không Eurovac - Bơm hút chân không giải nhiệt gió (Bơm khô) – Taiwan , Công suất 7HP,trên mặt bàn 1600x2500mm, kèm theo là 4 bàn hút chân không kích thước 300x300mm để gá phôi cần khoan cạnh. Kỹ thuật của chúng tôi có nhiều kinh nghiệm trong việc hướng dẫn làm cữ gá, chính xác, và tránh được va chạm.
5. PHẦN MỀM GIA CÔNG 5 TRỤC:
- Phần mềm cũng là 1 rào cản không nhỏ đối với những khách hàng muốn tiếp cận máy CNC 3D 5 trục, tuy nhiên chúng tôi sẽ tư vấn cho các bạn sử dụng những phần mềm thích hợp với nhu cầu gia công, với chi phí thấp nhất.- Đồng thời chúng tôi có đội ngũ kỹ thuật am hiểu thiết bị, am hiểu phần mềm sẽ training, hướng dẫn phần mềm đến khi thành thạo sử dụng, và hỗ trợ lập trình những sản phẩm khó.
* Thông số kỹ thuật
| - Hành trình trục X/Y | 1350/2550mm |
| - Hành trình trục Z | 500mm |
| - Kích thước bàn làm việc | 1300x2500mm |
| - Hành trình trục B | +-120 độ |
| - Hành trình trục C | +-270 độ |
| - Motor trục chính | 12kw thay dao tự động 8 dao |
| - Tốc độ trục | 3,000-18,000v/ph |
| - Hệ thống hút chân không | 5.5 kw |
| - Tổng công suất | 25.8kw |
| - Kích thước máy | 3800x3400x3100mm |
| - Trọng lượng máy | 3800 kg |
Chúng tôi cung cấp Máy cnc nesting trên toàn quốc
https://daiphucvinh.com/may-cha-nham-thung-1300mm
MÁY CNC TRUNG TÂM 3D 5 TRỤC 1 BÀN THAY DAO TỰ ĐỘNG ( Option trục số 6 ) PRO-MASTER-ATC được bàn giao cho khách hàng đem lại hiệu quả rất cao, giảm được nhiều nhân công, giúp đẩy nhanh tiến độ sản xuất.
