Máy làm mộng dương CNC

Máy làm mộng dương CNC Woodmaster – gia công mộng chính xác từ 1 đầu đến 2 đầu, nhiều trục và Full Auto

Máy làm mộng dương CNC là dòng máy chuyên gia công phần mộng nhô ra ở đầu hoặc cạnh phôi gỗ để lắp vào lỗ của chi tiết đối ứng, được tạo bằng máy làm mộng âm CNC. Trong xưởng, dòng máy này còn được gọi là máy phay mộng dương CNC, máy đánh mộng dương CNC hoặc máy tạo mộng dương CNC. Woodmaster có nhiều cấu hình trong cùng nhóm: máy 1 đầu, máy 2 đầu phôi 2 mét, máy nhiều trục, máy Full Auto và máy 5 trục. Vì vậy, câu hỏi đầu tiên cần trả lời không phải "máy nào mạnh nhất", mà là dạng mộng, kích thước phôi, độ dài chi tiết và sản lượng của xưởng.

Mộng dương là gì và gồm những thông số nào?

Mộng dương (tenon) là phần lồi được gia công ở đầu hoặc cạnh chi tiết, cắm vào lỗ mộng âm tương ứng rồi cố định bằng keo. Mối ghép này chịu lực tốt và giữ cho khung không bị xô lệch, nên xuất hiện ở bàn ghế, khung giường, khung cửa và nhiều kết cấu khung gỗ khác.

Khi đặt máy, một mộng dương được mô tả bằng các thông số sau:

• Chiều rộng và chiều dày mộng: phải tương ứng với lỗ mộng âm.
• Chiều dài đầu mộng: quyết định độ ăn sâu của mộng vào lỗ.
• Vai mộng: phần tiếp giáp giữa mộng và thân chi tiết, cần vuông góc để mối ghép áp sát.
• Dạng đầu mộng: vuông, chữ nhật, tròn, oval hoặc oval xéo.
• Góc mộng: mộng thẳng hay mộng nghiêng độ.

Trong đó, dạng mộng và góc mộng là hai yếu tố hay bị bỏ sót khi chọn máy. Không phải model nào cũng làm được mọi dạng, nên cần kiểm tra ngay từ đầu.

Máy làm mộng dương CNC hoạt động như thế nào?

Máy gia công mộng dương bằng dao phay quay tốc độ cao, di chuyển theo chương trình điều khiển số. Các cụm chính gồm:

• Trục dao phay mộng: tốc độ trục của các model 2 đầu và nhiều trục là 10.000 vòng/phút.
• Hệ thống servo và ray trượt vít me: điều khiển vị trí dao theo kích thước mộng đã cài đặt.
• Bàn kẹp phôi khí nén: giữ phôi cố định trong khi dao làm việc.
• Màn hình cảm ứng: chỉnh kích thước mộng và lưu thông số theo từng mã hàng.
• Hút bụi: giữ khu vực dao sạch, bảo vệ ray trượt và bề mặt mộng.

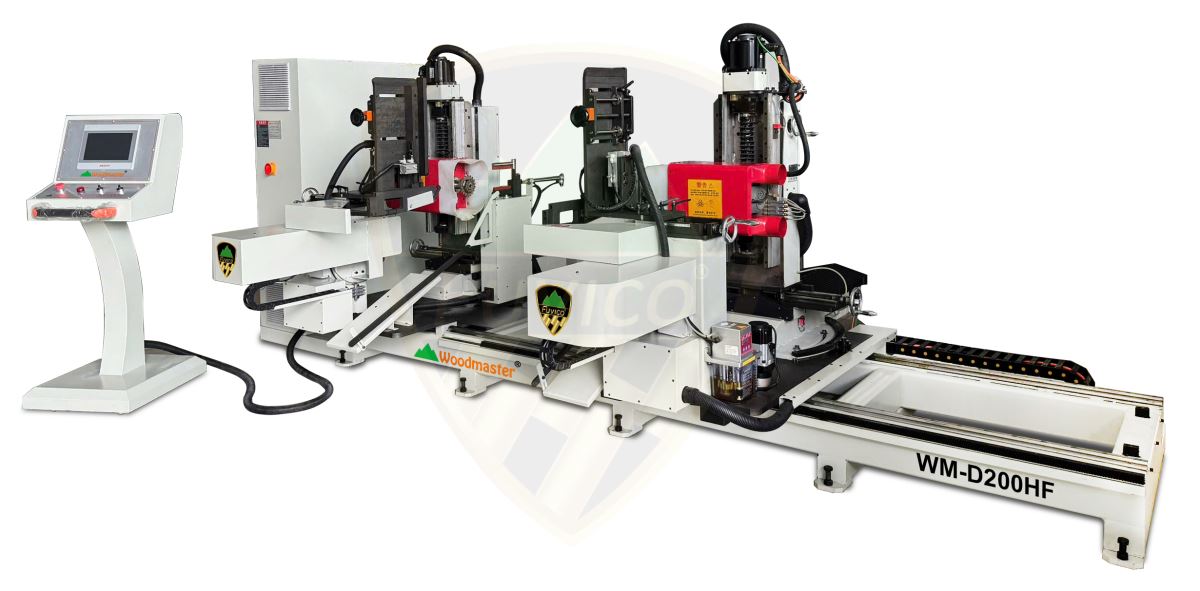

Ở máy 2 đầu, hai cụm dao làm việc cùng lúc ở hai đầu của phôi dài (dòng này còn được gọi là double end tenoner). Khoảng cách giữa hai đầu máy điều chỉnh theo chiều dài phôi, ví dụ WM-D200CNC làm việc với phôi từ 145 đến 2.000 mm. Ở máy 1 đầu, mỗi lần làm một đầu phôi, thích hợp khi phôi ngắn, ít mã hàng hoặc sản lượng vừa phải.

Các cấu hình máy làm mộng dương CNC Woodmaster

Ví dụ ở nhóm 2 đầu, WM-D200CNC làm được các dạng mộng oval dương, tròn, vuông và oval xéo. Kích thước mộng điều chỉnh trên màn hình cảm ứng, phôi dài tối đa 2.000 mm. Nhà sản xuất cũng có các phiên bản option như cụm khoan 2 chiều (WM-D200CNC-D2) và bản 4 đầu dao chạy khe co dãn (WM-D200CNC-FR), nên khi cần thêm công đoạn khoan hoặc khe co dãn, bạn hãy hỏi kỹ thuật về option.

Thông số kỹ thuật cần đọc khi chọn máy

• Chiều dài phôi: WM-D200CNC và WM-D200BF làm việc với phôi 145 đến 2.000 mm. WM-226CNC nhận phôi dài tối đa 2.200 mm.
• Kích thước phôi: WM-D200CNC và WM-D200BF nhận phôi rộng tối đa 200 mm, dày tối đa 80 mm. WM-226CNC nhận phôi tối đa 120 × 60 mm (rộng × dày). Với máy 1 đầu WM-140NC, phôi rộng tối đa 140 mm, dày 70 mm.
• Kích thước mộng: WM-D200CNC và WM-D200BF làm được mộng rộng tối đa 180 mm, dày tối đa 70 mm, chiều dài đầu mộng 40 mm. WM-226CNC và WM-140NC có độ sâu mộng tối đa 40 mm.
• Góc mộng: Đây là điểm khác biệt quan trọng. WM-D200CNC làm được mộng xéo, WM-D200BF chỉnh cả kích thước và góc độ trên màn hình. Ngược lại, WM-226CNC có 6 trục dao phay (trái 3, phải 3) và được nhà sản xuất ghi rõ chỉ đánh mộng thẳng, không nghiêng độ.
• Tốc độ và công suất: Trục dao quay 10.000 vòng/phút ở WM-D200CNC, WM-D200BF và WM-226CNC. Tổng công suất là 13,55 kW (WM-D200CNC), 15,3 kW (WM-D200BF) và 24,7 kW (WM-226CNC).
• Hệ thống servo và linh kiện: WM-D200BF dùng 9 bộ driver, servo; ray trượt vít me Rexroth (Đức), servo Delta (Đài Loan), thiết bị điện Schneider (Pháp). WM-226CNC có cấu hình linh kiện tương tự và dùng thêm khí nén Airtac (Đài Loan).
• Khí nén và điện: Áp suất khí yêu cầu của các model trên là 0,6 MPa. WM-D200CNC cần nguồn điện 28 A (380 V).
• Kích thước và trọng lượng: Giúp tính mặt bằng, nền xưởng và đường vận chuyển.

Thông số một số model đã có số liệu

Chọn máy làm mộng dương CNC như thế nào?

Có thể đi theo thứ tự sau:

1. Xác định dạng mộng và góc mộng: Nếu chi tiết có mộng xéo hoặc mộng nghiêng độ, hãy loại các model chỉ làm mộng thẳng ngay từ đầu.
2. Đối chiếu chiều dài, rộng, dày phôi với dải làm việc của máy, tính cả phôi nhỏ nhất lẫn lớn nhất.
3. Xác định số đầu cần thiết: Cần làm hai đầu phôi trong một lần thì chọn máy 2 đầu. Phôi ngắn, ít mã hàng thì máy 1 đầu thường là đủ.
4. Tính sản lượng: Số chi tiết mỗi ca, số đầu mộng mỗi chi tiết và thời gian cả chu kỳ (kể cả nạp, kẹp, tháo phôi). Máy nhiều trục như WM-226CNC có thể xử lý nhiều phôi cùng lúc nên hợp với sản lượng lớn và chi tiết ổn định.
5. Mức tự động hóa: Xưởng hay đổi mẫu, cần chỉnh kích thước và góc nhanh trên màn hình có thể xem dòng Full Auto như WM-D200BF, với hệ thống 9 bộ servo.
6. Hạ tầng lắp đặt: Nguồn điện, máy nén khí 0,6 MPa, hút bụi và mặt bằng theo kích thước máy.

Đây là các bước định hướng. Cấu hình cuối cùng vẫn nên dựa trên bản vẽ mộng và mẫu chi tiết thực tế của xưởng.

Yếu tố quyết định chất lượng mộng dương

• Độ khít với lỗ mộng: Mộng dương phải khớp với lỗ do máy làm mộng âm gia công. Hai chi tiết cần được kiểm tra cùng nhau, không đánh giá riêng lẻ.
• Chiều dài mộng: Nên ngắn hơn độ sâu lỗ một chút để keo không bị ép bí ở đáy lỗ.
• Độ vuông góc của vai mộng: Vai mộng lệch làm mối ghép hở ở mép.
• Dạng đầu mộng: Lỗ oval đi với mộng đầu tròn hoặc mộng đã bo góc, nếu không mộng sẽ vướng ở hai đầu lỗ.
• Bề mặt mộng: Dao sắc, tốc độ cắt phù hợp và hút bụi tốt giúp mặt mộng mịn, keo bám đều.
• Độ ẩm và độ phẳng của phôi: Phôi ẩm hoặc cong làm kích thước mộng sai lệch giữa các chi tiết.
• Chạy thử đầu ca: Trước khi chạy hàng loạt, gia công thử một chi tiết và lắp thử với lỗ mộng để kiểm tra độ khít.

Vận hành và bảo trì

• Kiểm tra độ sắc và độ đồng tâm của dao trước mỗi ca, thay dao theo số giờ chạy thực tế.
• Giữ hệ thống hút bụi hoạt động tốt để bảo vệ ray trượt vít me, xi lanh và cảm biến.
• Xả nước bình khí nén định kỳ và giữ áp suất kẹp ổn định.
• Bôi trơn ray trượt, vít me theo hướng dẫn của nhà sản xuất.
• Lưu chương trình theo từng mã hàng để đổi mẫu nhanh, tránh nhập lại thông số.

Câu hỏi thường gặp

Máy làm mộng dương CNC làm được những dạng mộng nào?

Tùy model. Ví dụ WM-D200CNC làm được mộng oval dương, tròn, vuông và oval xéo. Một số model như WM-226CNC chỉ đánh mộng thẳng, không nghiêng độ. Bạn nên xác nhận dạng mộng cần làm trước khi chọn máy.

Điều chỉnh kích thước mộng như thế nào?

Kích thước mộng được cài đặt trên màn hình cảm ứng. Với dòng Full Auto như WM-D200BF, cả kích thước và góc độ đều chỉnh trên màn hình.

Máy 1 đầu và 2 đầu khác nhau thế nào?

Máy 2 đầu làm hai đầu của phôi dài cùng lúc, còn máy 1 đầu làm lần lượt từng đầu. Máy 1 đầu gọn hơn và hợp với phôi ngắn, sản lượng vừa phải.

Máy làm mộng dương CNC khác máy làm mộng âm CNC ở đâu?

Máy làm mộng dương CNC tạo phần mộng nhô ra, còn máy làm mộng âm CNC tạo lỗ để mộng cắm vào. Hai loại phải gia công khớp kích thước thì mối ghép mới chắc.

Xưởng cần chuẩn bị gì để lắp đặt?

Nguồn điện phù hợp công suất máy (ví dụ WM-D200CNC cần 28 A, 380 V), máy nén khí đạt 0,6 MPa, hệ thống hút bụi và mặt bằng theo kích thước máy, như 4.500 × 2.180 × 1.650 mm với WM-D200CNC.

Máy được hướng dẫn vận hành và bảo hành thế nào?

Khi mua máy, đội kỹ thuật Woodmaster hướng dẫn vận hành, và các model trong danh mục được bảo hành 12 tháng.

Giá máy làm mộng dương CNC là bao nhiêu?

Giá phụ thuộc số đầu, số trục, mức tự động hóa, kích thước phôi và option đi kèm. Bạn nên gửi nhu cầu để nhận báo giá theo đúng cấu hình.

Chọn đúng cấu hình máy làm mộng dương CNC cho xưởng của bạn

Mỗi xưởng có dạng mộng, kích thước phôi và sản lượng khác nhau, nên cấu hình phù hợp quan trọng hơn cấu hình mạnh nhất. Hãy gửi cho Woodmaster bản vẽ hoặc mẫu chi tiết có mộng, kích thước phôi lớn nhất và nhỏ nhất, loại gỗ và số lượng mỗi ca để được đề xuất model phù hợp. Nếu xưởng muốn làm cả lỗ và mộng trên cùng một hệ thống, bạn cũng có thể xem nhóm máy làm mộng CNC âm dương kết hợp.
