Hệ thống máy sản xuất ghế xuất khẩu

Dây chuyền sản xuất ghế xuất khẩu - hiện đại

Chi tiết sản phẩm
Video Clip

Thương hiệu: Fuvico
Mã sản phẩm: Fuvico
Tình trạng: Mới 100%
Bảo hành: 12 Tháng

Ghế là mặt hàng được tiêu thụ nhiều nhất trong các dòng sản phẩm nội thất, và ghế ăn cũng là mặt hàng chủ lực của ngành sản xuất nội thất xuất khẩu tại Việt Nam.

Để làm ra được những chiếc ghế đẹp, thẩm mỹ cao, thế ngồi thoải mái, ngoài sự tinh tế trong thiết kế, còn cần sự chính xác của máy móc thiết bị sản xuất.

ĐẠI PHÚC VINH CNC là đơn vị tiên phong, dẫn đầu tại Việt Nam trong việc tư vấn, thiết kế và cung cấp thiết bị máy móc sản xuất hiện đại vào chuyền sản xuất ghế gỗ xuất khẩu.

Các thành phần cấu tạo của ghế

Các công đoạn trong sản xuất ghế gỗ xuất khẩu

1. Lọng chi tiết cong : chân sau, nan ghế, tựa ghế

Lọng là khâu chiếm khá nhiều thời gian trong quy trình sản xuất ghế, đầu tiên người thợ phải lựa thế ghế, thế vân, và khuyết tật, sau đó vạch dấu bằng bút chì lên phách gỗ , rồi sau đó dùng máy cưa lọng đứng để lọng ra chi tiết cong, vừa tốn thời gian lại tiềm ẩn nhiều nguy cơ mất an toàn lao động. chính vì vậy ĐẠI PHÚC VINH CNC đã giới thiệu sản phẩm "Máy cưa lọng cnc", đem lại hiệu suất rất cao, độ chính xác và an toàn trong khi vận hành., đem lại hiệu suất rất cao, độ chính xác và an toàn trong khi vận hành.

MÁY CƯA LỌNG CNC đang là thiết bị được sử dụng rộng rãi trong các xưởng sản xuất ghế xuất khẩu, đem lại hiệu quả rất cao, về năng suất cũng như chất lượng sản phẩm.

Máy cưa lọng cnc thương hiệu woodmaster

Khổ làm việc bao gồm nhiều lựa chọn : 1200mm, 1500mm, 2000mm, 2500mm, 3000mm
Máy được thiết kế tải nặng với giàn kẹp phôi chắc chắn
Sử dụng hệ thống xoay lưỡi cưa +/- 90 độ
Servo, driver sử dụng của Delta – Đài Loan
Hệ thống ray trượt , bạc đạn Đài Loan
Hệ thống kẹp hơi, ben hơi Airtec – Đài Loan

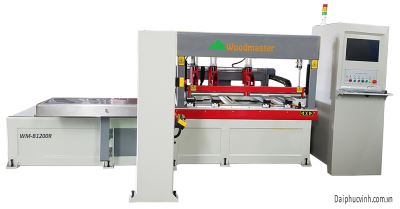

Máy cưa lọng sử dụng mũi router lọng chi tiết đặc biệt cong

Máy hoạt động tương tự như máy cưa lọng CNC, nhưng thay vì sử dụng lưỡi cưa dây thì máy sử dụng mũi dao dài 350mm kẹp giữ 2 đầu
Máy có thể lọng được những chi tiết cong không giới hạn
Bề mặt sau khi lọng láng mịn, không cần phay tubi lại
Máy sử dụng hệ điều khiển HiGermany
Mô tơ servo, driver của Delta – Đài Loan
Hệ thống ray trượt, bạc đạn Đài Loan

Xem thêm các dòng máy cưa lọng đang được chúng tôi phân phối

Máy cưa lọng chỉ Woodmaster

MÁY CƯA LỌNG CNC 2400MM

MÁY CƯA LỌNG CNC ROUTER 1200MM

MÁY CƯA LỌNG GỖ CNC 1500MM

MÁY CƯA LỌNG GỖ TỰ ĐỘNG CNC 1200MM

MÁY CƯA LỌNG CNC 1500MM

MÁY CƯA LỌNG CNC MŨI ROUTER

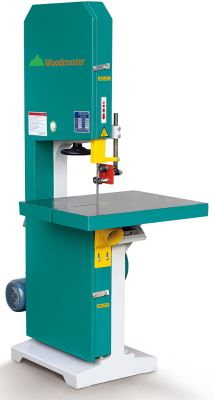

MÁY CƯA LỌNG BÁNH ĐÀ 600MM

2. Đánh tubi chân ghế , tựa ghế

công nghệ phay chân ghế

Công việc đánh tubi chân sau ghế, tựa ghế đòi hỏi nhiều kỹ năng và sự khéo léo. Mỗi lần thay đổi chi tiết phay đều phải làm lại dưỡng phôi, ngoài ra trong quá trình sử dụng còn tiềm ẩn nhiều nguy cơ tai nạn lao động, vì máy tubi là chiếc máy khá nguy hiểm, gần như không có bảo hộ an toàn, đồng thời cũng phát ra âm thanh khó chịu trong khi sử dụng. Chính vì thế MÁY TUBI CNC ra đời đã giải quyết rất tốt những yêu cầu đặt ra.

Máy phay tubi cnc 4 dao woodmaster

Phiên bản máy 2 trục phay chiều dài làm việc là 1500mm, 2500mm
Thích hợp cho sản xuất ghế
Máy có hệ thống 4 giàn kẹp phôi an toàn
Máy sử dụng hệ thống điều khiển Higermany
Máy sử dụng hệ điều khiển HiGermany
Mô tơ servo, driver của Delta – Đài Loan
Hệ thống ray trượt, bạc đạn Đài Loan
Bề mặt sau khi phay láng mịn, không bị cháy hay lóc thớ

Máy phay tubi + chà nhám cnc

Phiên bản 4 trục dao, với lựa chọn 2 trục sau có thể là trục nhám hoặc trục phay (với chiều quay ngược lại)
Đối với những loại gỗ dễ bị lóc thớ ngược, thì khách hàng có thể lựa chọn 4 trục phay, còn không có thể lắp 2 trục nhám phía sau
Máy có hệ thống 6 giàn kẹp phôi an toàn
Máy sử dụng hệ thống điều khiển Higermany
Mô tơ servo, driver của Delta – Đài Loan
Hệ thống ray trượt, bạc đạn Đài Loan
Bề mặt sau khi phay láng mịn, không bị cháy hay lóc thớ

Xem thêm các dòng máy đánh tubi

Máy phay tubi cnc 4 dao Woodmaster

Máy phay tubi + chà nhám cnc

Máy tubi cnc 2 trục dao

Máy phay tubi bàn trượt tải nặng

MÁY PHAY TUBI NGHIÊNG TRỤC

MÁY PHAY TUBI 1 TRỤC ĐỨNG WM-142

MÁY PHAY TUBI 2 TRỤC TẢI NẶNG WM-227

3. Công đoạn làm mộng âm dương

Tạo mộng âm, mộng dương là công đoạn chiếm khá nhiều thời gian trong 1 chu trình sản xuất ghế, đặc biệt là lắc mộng âm, cả chân phía trước, chân sau, đố ngang, và tựa ghế đều cần lắc mộng âm

Công đoạn làm mộng âm dương

Máy tạo mộng âm CNC 1 đầu – 2 bàn làm việc độc lập

Máy làm mộng dương cnc 2 bàn Woodmaster , Model WM-150NC là sự cải tiến tuyệt vời từ máy mộng dương cơ học, áp dụng tiến bộ của công nghệ cnc vào việc căn chỉnh kích thước mộng một cách nhanh chóng và chính xác, giảm thời gian chỉnh một mẫu mộng từ 20-30 phút xuống chỉ còn 2-3 phút. Máy có bộ nhớ có thể lưu được nhiều mâu mộng khác nhau, có thể đánh được cả mộng tròn, mộng vuông và mộng lưỡi liềm…Vì sự dụng cơ cấu CNC nên tốc độ cũng cao hơn, độ bền tốt hơn so với hệ máy cơ cũ. Máy mộng dương cnc 1 đầu 2 bàn thích hợp cho những xưởng sản xuất quy mô xuất hàng dưới 10 cont /1 tháng

Máy có thể điều chỉnh kích thước mộng nhanh chóng bằng cách thay đổi các thông số trên màn hình
Tốc độ chỉnh mộng nhanh gấp 10 lần máy cơ
Tốc độ đánh mộng nhanh gấp 2 lần máy cơ
Độ bền cao hơn máy cơ
Máy sử dụng bộ điều khiển của Đài Loan
Mô tơ servo, driver Delta – Đài Loan
Hệ thống ray trượt, bạc đạn – Đài Loan
Hệ thống ben đè phôi Airtec- Đài Loan

Máy làm mộng dương CNC 2 đầu 2 dao

Thừa hưởng tất cả những ưu điểm của máy làm mộng âm cnc nhưng ở tốc độ cao gấp đôi, máy đánh mộng dương cnc 2 đầu quả là cỗ máy siêu khủng trong chuyềnn sản xuất ghế. Với tốc độ đánh mộng từ 10-15 cây/phút, máy thích hợp cho những xưởng sản xuất có quy mô xuất hàng trên 10 cont/tháng

Máy có tốc độ làm việc siêu nhanh (10-15 cây /phút)
Dễ dàng sử dụng với giao diện thân thiện và sự hướng dẫn của các chuyên gia Đại Phúc Vinh
Máy có hệ thống nạp phôi tự động, sử dụng servo, giúp cho phôi được nạp vào ổn định, đúng vị trí và không bị ảnh hưởng bởi áp suất khí nén
Máy sử dụng bộ điều khiển của Hust - Đài Loan
Mô tơ servo, driver Delta – Đài Loan
Hệ thống ray trượt, bạc đạn – Bosh (Đức)
Hệ thống ben đè phôi Airtec- Đài Loan

Máy làm mộng dương cnc 2 đầu 4 dao thế hệ mới

Có một số yêu cầu đặc biệt về mộng cần thiết phải có thêm 1 đầu dao router để giải quyết, như vậy sẽ không cần thêm 1 công đoạn nữa ở 1 máy khác

Xem thêm các dòng máy mộng dương

Máy làm mộng khung hình tự động ( oval âm + dương )

MÁY LÀM MỘNG CNC 5 TRỤC 4 DAO ( 5 AXIS )

MÁY ĐÁNH MỘNG DƯƠNG CNC 1 ĐẦU 2 BÀN

MÁY ĐÁNH MỘNG DƯƠNG CNC 2 ĐẦU 4 DAO

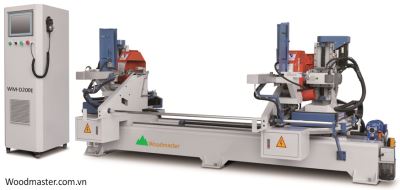

MÁY TẠO MỘNG DƯƠNG CNC 2 ĐẦU WM-D200E

MÁY LÀM MỘNG DƯƠNG 2 ĐẦU CNC FULL AUTO

MÁY LÀM MỘNG CNC 5 AXIS ( nạp phôi tự động )

4. Công đoạn khoan và tạo mộng âm

Chân trước, chân sau và cái tựa ghế đều cần khoan lỗ hoặc lắc mộng âm, vì các lỗ mộng ở nhiều vị trí khác nhau , nên công đoạn này cần nhiều thời gian, căn chỉnh nhiều.

Chúng tôi cung cấp máy làm mộng âm cnc 1 line và 2 line là giải pháp tuyệt vời cho công đoạn làm mộng âm của ghế. Máy làm mộng âm cnc 1 line có các sự lựa chọn 2,3,4 đầu dao. Máy 2 line có 4,5 và 5x2 đầu dao.
Máy làm mộng âm 1 line có thể vận hàng với 1 người nạp phôi, còn máy 2 line cần 2 người nạp phôi.
Tổng thể nên chọn máy 1 line 3-4 đầu, dạng 2 line sẽ thích hợp và đem lại hiệu quả cao nhất trong sản xuất ghế.

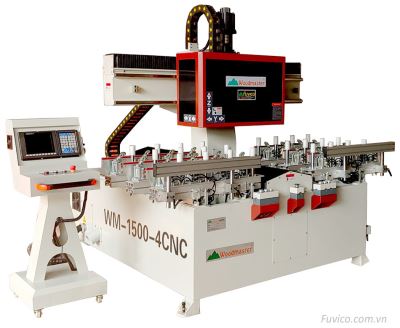

Máy làm mộng âm cnc 4 đầu

Máy được thiết kế tải nặng, thân máy lớn
Hệ thống màn hình điều khiển Đài Loan
Hệ thống servo : Delta Đài Loan
Hệ thống thiết bị điện : Schneider Pháp
Hệ thống biến áp ổn định dòng
Hệ thống giàn kẹp phôi : 4 x 4
Số lượng đầu kẹp : 24 bộ
Máy được lập trình CNC làm nhiều đạng mộng khác nhau

Máy phay mộng âm cnc 10 đầu 3200mm wm-5x2a

Hệ thống servor, Driver : Delta Đài Loan
Hệ thống ray trượt : Đài Loan
Màn hình cảm ứng : Hust Đài Loan
Hệ thống điện : Schneider Pháp
Số lượng đầu làm mộng : 10 đầu ( 5x2 )
Số lượng hàng kẹp phôi : 8 hàng
Có ben đẩy phôi lên sau khi gia công: giúp giảm thời gian nhặt phôi

Xem thêm các dòng máy mộng âm

MÁY PHAY MỘNG ÂM CNC 4 ĐẦU 1500MM WM-1500A4

MÁY PHAY MỘNG ÂM CNC 10 ĐẦU 3200MM WM-5x2A

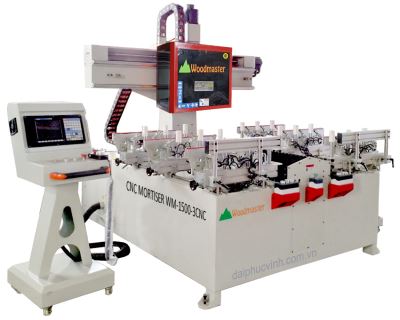

MÁY PHAY MỘNG ÂM CNC 3 ĐẦU WOODMASTER

MÁY LÀM MỘNG ÂM CNC 4 ĐẦU

MÁY PHAY MỘNG ÂM CNC 5 ĐẦU 3200MM

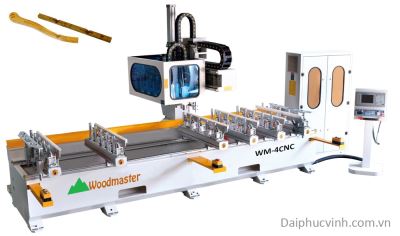

MÁY LÀM MỘNG ÂM CNC 4 ĐẦU BÀN 2500MM

MÁY KHOAN MỘNG ÂM CNC 10 ĐẦU 3200MM

5. Dây chuyền chà nhám chân ghế

Chân ghế cũng như các chi tiết khác của ghế cần được chà nhám trước khi sơn. Các công đoạn chà nhám bao gồm: Chà nhám mặt trên dưới (Máy chà nhám thùng) – Chà nhám 2 cạnh trái phải – Chà nhám bo giảm bén 4 góc – Chà nhám chổi xả lông gỗ

Dây chuyền chà nhám chân ghế là sự kết hợp của các Máy chà nhám cạnh (chà thô, chà tinh), Máy chà nhám giảm bén – Máy chà nhám chổi cạnh. Được liên kết với nhau bởi hệ thống băng tải dẫn hướng, chuyên chà nhám chân ghế trước, sau. Phôi trước khi đưa qua dây chuyền chà nhám chân ghế cần được chà nhám trước bằng máy chà nhám thùng, sau khi đi qua chuyền chà nhám này có thể đem đi sơn được.

Dây chuyền chuyên chà nhám chân ghế tự động chỉ với 2 công nhân, 1 người nạp phôi vào và 1 người nhặt phôi đã chà nhám xong

MÁY KHOAN KHUNG MÊ GHẾ 5 ĐẦU

MÁY KHOAN BỌ TAM GIÁC 2 CỤM

MÁY CẮT KHOAN BỘ EKE HÌNH VUÔNG TỰ ĐỘNG

MÁY CẮT KHOAN BỌ EKE HÌNH THANG TỰ ĐỘNG

Máy khoan cấy ốc tựa ghế CNC

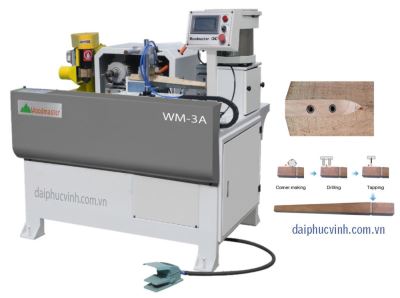

Máy cnc phay tubi khoan cấy ốc WM-3A

6. Các máy móc phụ trợ cho sản xuất ghế

Để lắp ráp các thành phần của ghế lại với nhau, ngoài sử dụng mộng, còn cần gia cỗ thêm ở các góc liên kết bằng các bọ, ke liên kết. Số lượng ke bọ nhiều nên cần các máy chuyên dụng để cắt và khoan tạo lỗ bắt vít, bulong.

Xem thêm chi tiết các máy phụ trợ

MÁY KHOAN KHUNG MÊ GHẾ 5 ĐẦU

MÁY KHOAN BỌ TAM GIÁC 2 CỤM

MÁY CẮT KHOAN BỘ EKE HÌNH VUÔNG TỰ ĐỘNG

MÁY CẮT KHOAN BỌ EKE HÌNH THANG TỰ ĐỘNG

Máy khoan cấy ốc tựa ghế CNC

Máy cnc phay tubi khoan cấy ốc WM-3A

Mọi chi tiết thắc mắc vui lòng liên hệ với ĐẠI PHÚC VINH để được hỗ trợ tốt nhất.
