Máy làm mộng CNC âm dương kết hợp

Máy làm mộng CNC âm dương kết hợp Woodmaster – gia công mộng âm và mộng dương trên cùng một hệ thống

Máy làm mộng CNC âm dương kết hợp là dòng máy gộp hai công đoạn của máy làm mộng âm CNC và máy làm mộng dương CNC vào cùng một hệ thống, để xưởng làm được cả lỗ mộng lẫn mộng lồi mà không cần bố trí hai máy riêng. Trong xưởng, dòng máy này còn được gọi là máy phay mộng âm dương CNC hoặc máy tạo mộng âm dương CNC. Woodmaster có nhiều cách "kết hợp" khác nhau: máy 2 đầu đổi chế độ, máy nhiều giàn nhiều trục dao có kẹp xoay, và máy 5 trục. Vì vậy, câu hỏi cần trả lời trước khi chọn máy là xưởng cần gộp những gì, với dạng mộng nào, ở sản lượng bao nhiêu, chứ không phải chọn máy lớn nhất.

Máy làm mộng CNC âm dương kết hợp là gì?

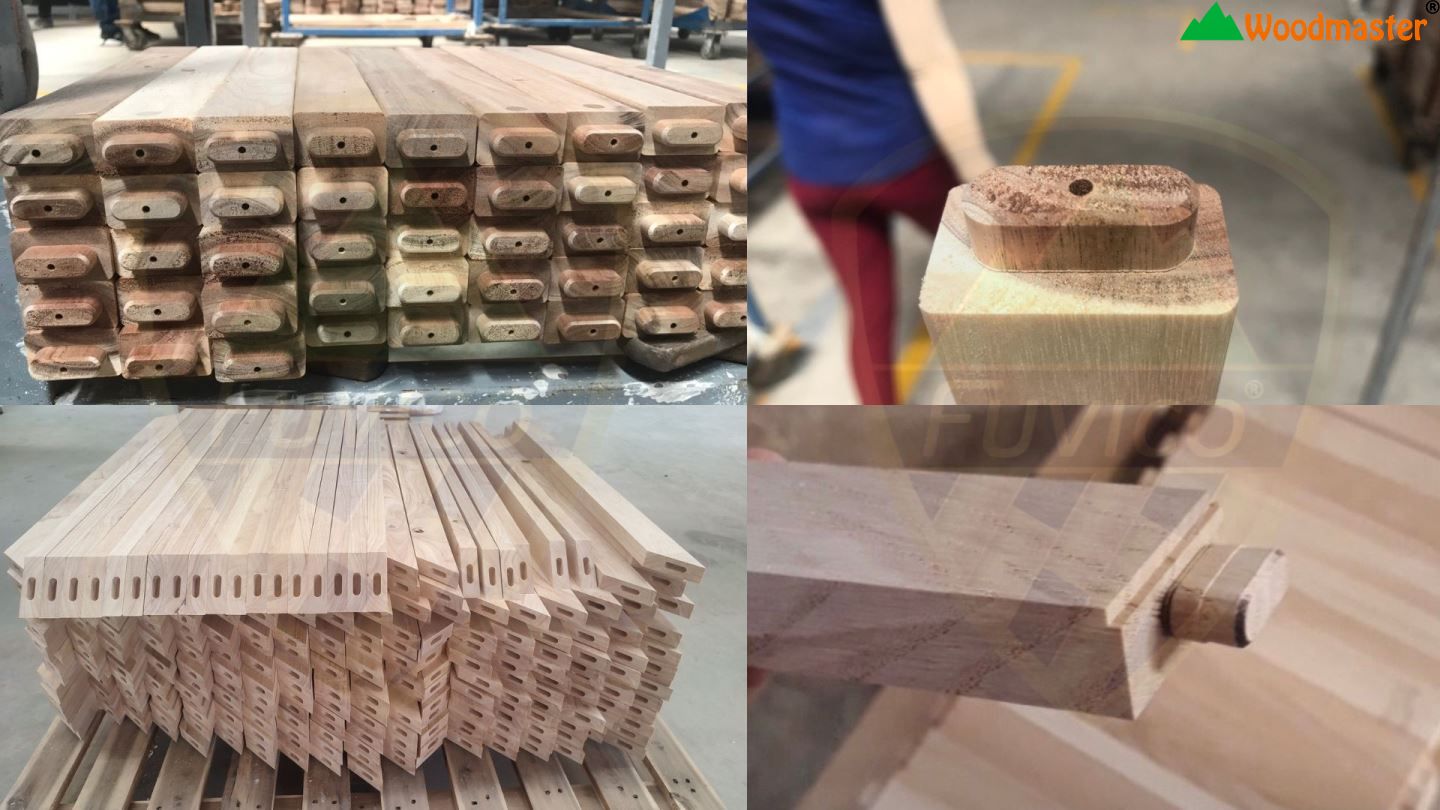

Mộng âm và mộng dương là hai nửa của một mối ghép: lỗ mộng trên chi tiết này, mộng lồi trên chi tiết kia. Nếu dùng máy chuyên dụng, xưởng cần một máy cho lỗ và một máy cho mộng, mỗi máy có chương trình, dao và gốc tọa độ riêng. Máy kết hợp xử lý cả hai trên cùng hệ thống điều khiển. Trong danh mục có ba hướng thiết kế chính:

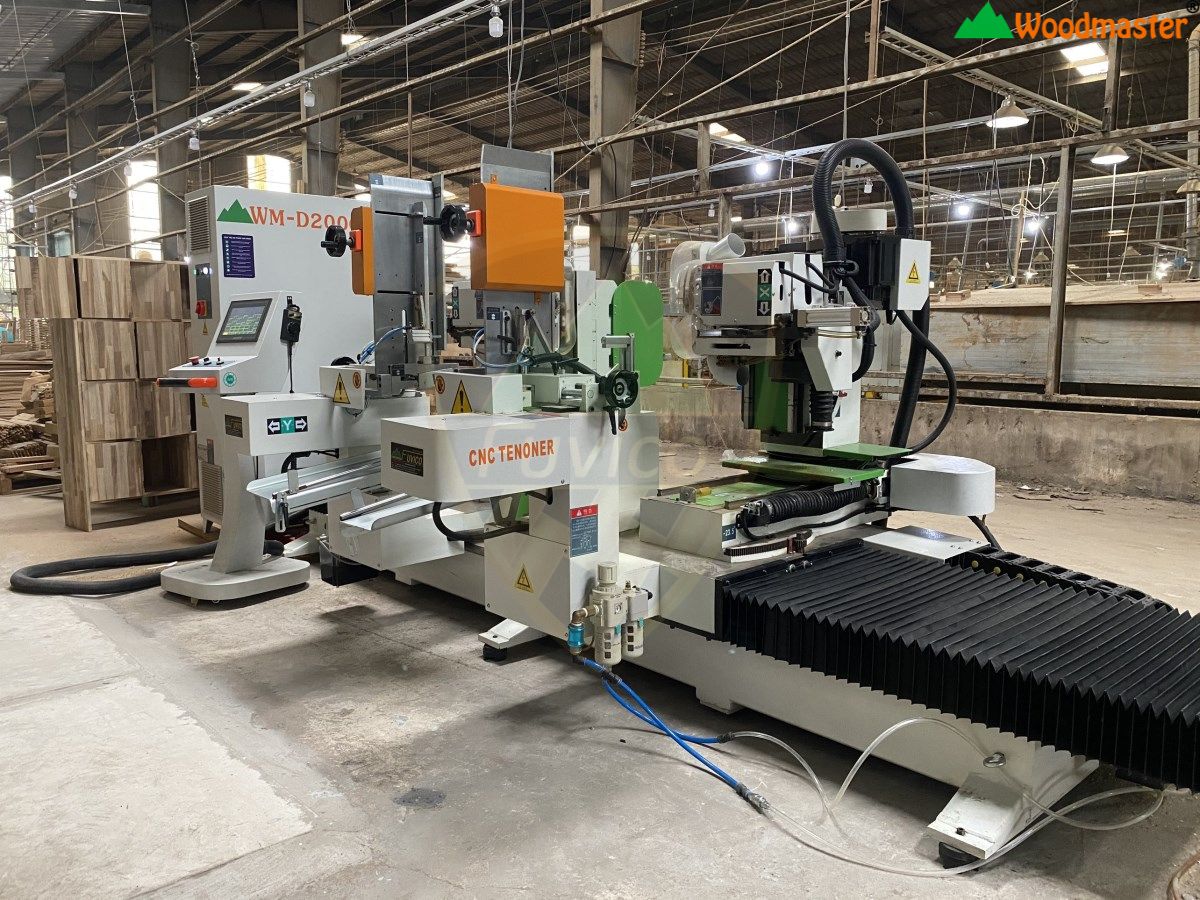

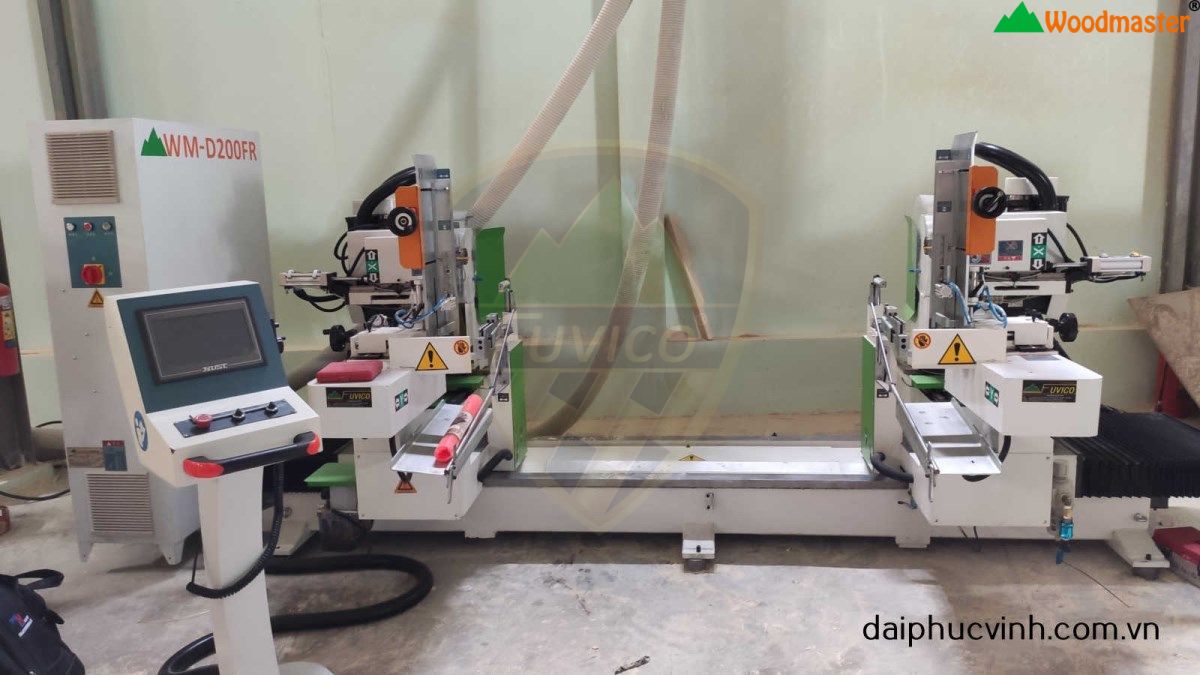

• Máy 2 đầu đổi chế độ: Hai cụm dao ở hai đầu phôi. Ví dụ WM-D200FRA có ba chế độ: 2 đầu mộng dương, 2 đầu mộng âm, hoặc 1 đầu dương kết hợp 1 đầu âm. Một số model 2 đầu 4 dao khác như WM-D200FR, WM-D200HFR và WM-D200CNC-FR cũng thuộc nhóm máy cnc làm mộng âm dương, nhưng cách bố trí dao (ví dụ 2 dao dương + 2 dao âm) khác nhau theo từng model, nên cần xác nhận khi chọn.
• Máy nhiều giàn, nhiều trục dao: Nhiều giàn kẹp phôi và nhiều trục dao cùng làm việc, thường có kẹp xoay hoặc lật phôi để xử lý nhiều mặt hoặc nhiều chi tiết trong một lần chạy. Ví dụ WM-4x4A5 có 4 giàn, 16 trục dao, kẹp xoay 90 độ, chiều dài làm việc 5.000 mm.
• Máy 5 trục (5 axis): WM-5DT2 và WM-1200SSM được xếp vào dòng 5 trục, dành cho những mộng có hình dạng phức tạp. Khả năng cụ thể (góc nghiêng, kích thước phôi) nên xác nhận theo từng model.

Khi nào nên chọn máy kết hợp thay vì hai máy riêng?

Máy kết hợp thường hợp lý khi:

• Mặt bằng và vốn đầu tư có hạn: Một hệ thống thay cho hai máy.
• Xưởng đổi mẫu thường xuyên: Có lô cần nhiều mộng dương, có lô cần nhiều lỗ mộng âm, nên tỷ lệ giữa hai công đoạn thay đổi theo đơn hàng.
• Cần đồng bộ kích thước giữa lỗ và mộng: Khi cả hai được tạo trên cùng một hệ thống, việc giữ cho hai chi tiết khớp nhau thường dễ kiểm soát hơn.

Ngược lại, khi sản lượng rất lớn, ổn định và tỷ lệ mộng âm với mộng dương gần như cố định, xưởng nên so sánh giữa một máy kết hợp và hai máy chuyên dụng, trong đó có nhóm máy làm mộng dương CNC. Câu trả lời phụ thuộc vào cách máy xử lý hai công đoạn, tức làm đồng thời hay lần lượt theo từng chế độ, và điều này khác nhau giữa các model.

Các nhóm cấu hình máy làm mộng CNC âm dương kết hợp Woodmaster

Ở nhóm 2 đầu, WM-D200FRA là cấu hình Full Auto với 15 bộ servo/driver, 2 trục phay mộng và 2 trục router khoan lắc. Máy nhận phôi từ 120 đến 2.000 mm, phù hợp với xưởng có chi tiết dài ngắn đa dạng và nhiều kiểu mộng.

Máy làm mộng CNC âm dương kết hợp dùng cho sản phẩm nào?

Dòng máy này thường dùng cho các chi tiết có liên kết mộng ở bàn ghế, khung giường và khung cửa. Trong danh mục, WM-4x4A6MT được Woodmaster giới thiệu với cấu hình 4 trục 16 dao, kẹp lật 180 độ cho công đoạn phay mộng khung bao cửa. Với chi tiết ngắn hoặc có góc, cần đối chiếu kích thước nhỏ nhất và giới hạn góc của từng model (như WM-D200FRA), vì đây thường là điểm quyết định chọn máy.

Thông số kỹ thuật cần đọc khi chọn máy

Chiều dài chi tiết, kể cả chi tiết ngắn nhất: WM-D200FRA làm việc với phôi 120 đến 2.000 mm (120 mm là mộng thẳng). Phôi ngắn nhất theo góc là 200 mm với góc từ -12 đến 22,5 độ, hoặc 310 × 60 × 20 mm với góc từ -12 đến 45 độ.

Kích thước phôi và mộng: WM-D200FRA nhận phôi rộng tối đa 180 mm, kích thước mộng tối đa 100 mm, chiều dài đầu mộng 40 mm. WM-D200ER nhận phôi rộng 150 mm, dày 10 đến 100 mm.

Trục dao và tốc độ: Máy thường kết hợp trục phay công suất lớn với trục router tốc độ cao. WM-D200FRA dùng motor phay mộng 5,5 kW × 2 (12.000 vòng/phút) và motor router khoan lắc 3,7 kW × 2 (18.000 vòng/phút). WM-4x4A5 dùng motor 5,5 kW × 4 và 3,7 kW × 4, tốc độ trục 12.000 đến 18.000 vòng/phút điều chỉnh bằng inverter.

Hành trình và tốc độ gia công: WM-4x4A5 có hành trình X 5.000 mm, Y 130 mm, Z 200 mm; chiều dài làm việc 5.000 mm hoặc 2.500 × 2; tốc độ làm việc 1 đến 15 m/phút, tốc độ không tải 50 m/phút.

Kẹp phôi: WM-4x4A5 có hệ giàn kẹp 4 × 4 bộ với cơ cấu kẹp xoay 90 độ. Các máy 2 đầu dùng khí nén áp suất 0,6 MPa.

Linh kiện điều khiển: WM-D200FRA dùng driver/servo Delta (Đài Loan), ray trượt TIB và ShangYin (Đài Loan), điện Schneider, khí nén Airtac, màn hình điều khiển Hust. WM-4x4A5 dùng hộp giảm tốc BSG (Đức), bạc đạn SKF (Thụy Điển), servo Delta, điện Schneider và có quạt làm mát cho động cơ.

So sánh một số model đã có thông số

Chọn máy làm mộng CNC âm dương kết hợp như thế nào?

1. Xác định tỷ lệ công việc: Mỗi chi tiết cần bao nhiêu lỗ và bao nhiêu mộng, hai loại có xen kẽ trong cùng một đơn hàng không. Nếu một loại chiếm áp đảo, máy chuyên dụng có thể hợp hơn.
2. Xác định kích thước chi tiết gồm chiều dài, rộng, dày, kể cả chi tiết ngắn nhất và góc mộng nếu có.
3. Ước tính sản lượng và thời gian chu kỳ, kể cả nạp phôi, kẹp, đổi chế độ và tháo phôi.
4. Chọn cấu trúc máy: Chi tiết dài trong 2 mét thường hợp với máy 2 đầu. Chi tiết dài, nhiều mặt hoặc nhiều dạng mộng hợp với máy nhiều giàn như WM-4x4A5, nhưng cần mặt bằng lớn và nguồn điện mạnh hơn (tổng công suất 43 kW).
5. Mức tự động hóa: Máy Full Auto như WM-D200FRA điều chỉnh nhiều thông số bằng servo, phù hợp xưởng đổi mẫu thường xuyên. Xưởng ít đổi mẫu có thể không cần mức này.
6. Hạ tầng: nguồn điện, máy nén khí 0,6 MPa, hút bụi và mặt bằng theo kích thước máy.

Quản lý cặp chi tiết âm và dương khi dùng máy kết hợp

• Đặt tên chương trình theo cặp: gắn mã sản phẩm với vị trí liên kết, lưu thông số lỗ và mộng của cùng một mối ghép để dễ truy lại khi cần chỉnh.
• Làm mẫu cặp đầu ca: gia công một chi tiết lỗ và một chi tiết mộng, lắp thử với nhau và ghi lại kích thước thực đo trước khi chạy hàng loạt.
• Kiểm tra khi đổi chế độ: ví dụ khi chuyển từ 2 đầu dương sang 1 dương + 1 âm, cần kiểm tra lại dao hoặc đầu router, gốc tọa độ và áp suất kẹp trước khi chạy.
• Khớp dạng đầu mộng: lỗ do router tạo ra có đầu tròn, nên mộng dương cần đầu tròn hoặc bo góc tương ứng.
• Bảo trì theo cấu hình: máy Full Auto nhiều servo như WM-D200FRA (15 bộ driver/servo) cần theo dõi ray trượt và khí nén; máy nhiều giàn như WM-4x4A5 có quạt làm mát động cơ cần giữ sạch.

Câu hỏi thường gặp khi mua máy làm mộng CNC âm dương kết hợp

Máy làm mộng CNC âm dương kết hợp giá bao nhiêu?

Không có một mức giá chung cho cả nhóm, vì giá phụ thuộc vào cấu hình. Các yếu tố làm giá thay đổi nhiều nhất là loại máy (2 đầu, nhiều giàn hay 5 trục), số trục dao và công suất (ví dụ 26,85 kW so với 43 kW), chiều dài làm việc (2 mét hay 5 mét), mức tự động hóa (WM-D200FRA có 15 bộ servo/driver), kiểu kẹp xoay hoặc lật phôi và các option đi kèm. Để nhận báo giá nhanh và đúng, bạn hãy gửi bản vẽ chi tiết có mộng, kích thước phôi lớn nhất và nhỏ nhất, loại gỗ và sản lượng mỗi ca.

Nên mua một máy âm dương kết hợp hay hai máy riêng cho mộng âm và mộng dương?

Máy kết hợp có lợi khi mặt bằng và vốn hạn chế, hoặc xưởng đổi mẫu thường xuyên nên tỷ lệ giữa mộng âm và mộng dương thay đổi theo đơn hàng. Nếu sản lượng rất lớn, ổn định và gần như chỉ làm một loại mộng, bạn nên so sánh với máy chuyên dụng. Khi trao đổi với nhà cung cấp, hãy hỏi thẳng: máy làm âm và dương đồng thời hay lần lượt, và đổi chế độ mất bao lâu.

Một ca máy làm được bao nhiêu chi tiết?

Không có con số chung, vì năng suất phụ thuộc vào chi tiết của bạn. Tốc độ gia công chỉ là một phần (WM-4x4A5 chạy 1 đến 15 m/phút), phần còn lại là thời gian nạp, kẹp, đổi chế độ và tháo phôi. Bạn có thể ước tính bằng cách lấy thời gian làm việc hiệu quả của một ca chia cho thời gian một chu kỳ, rồi nhân với số chi tiết xử lý mỗi chu kỳ. Điều nên làm là yêu cầu nhà cung cấp cho biết thời gian chu kỳ thực tế với bản vẽ của bạn. Trang sản phẩm một số model như WM-D200FRA có video vận hành tại xưởng khách hàng để bạn tham khảo, còn việc chạy thử mẫu riêng nên trao đổi với bộ phận tư vấn.

Máy làm được chi tiết ngắn hoặc mộng nghiêng góc không?

Tùy model. Với WM-D200FRA, phôi ngắn nhất làm mộng thẳng là 120 mm. Chi tiết có góc cần kích thước lớn hơn: 200 mm với góc từ -12 đến 22,5 độ, hoặc 310 × 60 × 20 mm với góc từ -12 đến 45 độ. Các model khác có giới hạn riêng, nên hãy gửi cho kỹ thuật kích thước chi tiết nhỏ nhất và góc mộng cần làm trước khi chọn máy.

Vì sao mộng làm xong lắp vào lỗ bị chặt hoặc không vào hết?

Đây là lỗi hay gặp, và nguyên nhân thường là một trong các điểm sau: lỗ do router tạo ra có đầu tròn nhưng mộng dương còn góc vuông; mộng dài hơn độ sâu lỗ nên chạm đáy; mùn còn đọng trong lỗ; dao mòn làm kích thước lỗ lệch; phôi ẩm hoặc cong nên vị trí gia công sai; gốc tọa độ lệch sau khi đổi dao hoặc đổi chế độ. Cách phòng ngừa là làm mẫu cặp chi tiết âm và dương đầu ca, lắp thử và ghi lại kích thước đo thực tế trước khi chạy hàng loạt.

Thợ không biết lập trình CNC có vận hành được máy không?

Máy làm mộng CNC của Woodmaster cho phép cài đặt thông số trên màn hình điều khiển, và máy được lập trình CNC để làm nhiều dạng mộng khác nhau (như WM-4x4A5). Woodmaster hỗ trợ tư vấn, lắp đặt, chuyển giao công nghệ và dịch vụ sau bán hàng. Khi mua máy, bạn nên hỏi rõ phạm vi hướng dẫn vận hành và nội dung bàn giao để thợ của xưởng sử dụng được nhanh.

Xưởng cần chuẩn bị điện, khí nén và mặt bằng như thế nào?

Hãy đối chiếu với thông số từng model. WM-D200FRA có tổng công suất 26,85 kW, kích thước 4.580 × 2.100 × 1.700 mm, nặng 3.050 kg. WM-4x4A5 có tổng công suất 43 kW, kích thước 6.500 × 2.200 × 2.600 mm, nặng 5.500 kg. Các máy 2 đầu dùng khí nén 0,6 MPa nên cần máy nén khí đủ lưu lượng, kèm hệ thống hút bụi và nền xưởng chịu tải. Điện áp, dây dẫn và aptomat nên được kỹ thuật xác nhận theo từng model trước khi lắp.

Máy xuất xứ ở đâu, linh kiện hãng nào và bảo hành bao lâu?

Trang sản phẩm ghi thương hiệu là Woodmaster – Trung Quốc. Về linh kiện, WM-D200FRA dùng servo Delta, điện Schneider, khí nén Airtac, màn hình Hust; WM-4x4A5 dùng hộp giảm tốc BSG, bạc đạn SKF. Các model trong danh mục được bảo hành 12 tháng. Khi mua, bạn nên hỏi thêm về thời gian đáp ứng linh kiện thay thế và dịch vụ kỹ thuật sau bảo hành.

Cần chuẩn bị thông tin gì để được tư vấn cấu hình chính xác?

Bạn nên gửi: bản vẽ hoặc mẫu chi tiết có mộng và lỗ, kích thước chi tiết lớn nhất và nhỏ nhất, góc mộng (nếu có), loại gỗ, sản lượng mỗi ca, và điều kiện nhà xưởng (nguồn điện, khí nén, mặt bằng). Với những thông tin này, kỹ thuật có thể đề xuất model và báo giá sát hơn thay vì chọn theo tên máy.
