CNC 3D 5 trục có thể thực hiện nhiều nguyên công trên cùng một chi tiết như thế nào?

Trong gia công các chi tiết gỗ có hình dạng 3D, một sản phẩm có thể cần thực hiện nhiều công đoạn khác nhau thay vì chỉ phay một bề mặt. Tùy thiết kế, quá trình có thể bao gồm tạo hình, phay phá, phay tinh, khoan hoặc xử lý các vị trí cần tiếp cận theo nhiều hướng.

Đây là một trong những trường hợp máy CNC 3D 5 trục phát huy giá trị: máy có khả năng thay đổi hướng tiếp cận của dao trong không gian, đồng thời một số cấu hình còn được trang bị nhiều đầu dao hoặc hệ thống thay dao tự động để phục vụ nhiều nguyên công trong cùng quy trình.

Tuy nhiên, không phải mọi máy CNC 3D 5 trục đều có cùng cấu hình và không phải mọi chi tiết đều thực hiện toàn bộ các công đoạn trên một máy. Việc kết hợp nguyên công phụ thuộc vào cấu hình máy, số lượng và loại dao, phương án gá phôi và yêu cầu thực tế của sản phẩm.

Một chi tiết 3D có thể cần nhiều nguyên công khác nhau

Với những chi tiết có hình dạng phức tạp, quy trình gia công thường không dừng lại ở một lần phay.

Một quy trình có thể bắt đầu từ phôi ban đầu, sau đó lần lượt thực hiện các công đoạn như:

Gá phôi → phay phần dư → tạo hình → phay tinh → khoan → hoàn thiện

Trong đó, mỗi nguyên công có thể yêu cầu loại dao, hướng tiếp cận hoặc cách xử lý khác nhau.

Ví dụ, công đoạn đầu tiên có thể tập trung loại bỏ phần vật liệu thừa. Sau khi hình dạng cơ bản được tạo ra, dao có thể tiếp tục thực hiện phay tinh để hoàn thiện bề mặt. Nếu chi tiết có các vị trí cần khoan, công đoạn khoan có thể được thực hiện tiếp theo nếu cấu hình máy và hệ thống dao đáp ứng.

Đây cũng là trình tự gia công được Woodmaster mô tả trên một số dòng CNC trung tâm 3D 5 trục: từ khối phôi, gá lên máy, phay phần phôi thừa, phay tinh bề mặt đến khoan lỗ.

Phay phá và tạo hình chi tiết 3D

Ở giai đoạn đầu, một lượng vật liệu tương đối lớn có thể cần được loại bỏ để đưa phôi về gần hình dạng thiết kế.

Đây là lúc phay phá hoặc tạo hình ban đầu được thực hiện.

Với chi tiết 3D, hình dạng cần gia công có thể thay đổi liên tục theo chiều cao, độ cong hoặc góc nghiêng. Khả năng chuyển động nhiều hướng của CNC 3D 5 trục giúp đầu dao tiếp cận hình học của chi tiết theo nhiều góc khác nhau thay vì chỉ giới hạn ở một hướng cố định.

Sau khi phần vật liệu thừa được loại bỏ, máy có thể tiếp tục xử lý các vùng cần tạo hình chính xác hơn.

CNC 3D 5 trục Woodmaster trong quá trình gia công chi tiết 3D.

Phay tinh để hoàn thiện bề mặt

Sau khi hình dạng cơ bản đã được tạo ra, chi tiết có thể cần phay tinh để xử lý bề mặt theo yêu cầu của thiết kế.

Đối với các chi tiết có bề mặt cong hoặc hình học phức tạp, hướng tiếp cận của dao trở nên quan trọng. Khả năng điều chỉnh nhiều hướng của CNC 5 trục cho phép dao tiếp cận các vùng khác nhau của chi tiết mà không nhất thiết phải thay đổi vị trí gá phôi sau từng vùng gia công.

Điểm quan trọng ở đây không phải là “5 trục luôn gia công nhanh hơn”, mà là khả năng duy trì phương án tiếp cận phù hợp với hình dạng chi tiết.

Nhờ đó, trong những quy trình phù hợp, nhiều nguyên công có thể được tổ chức liên tiếp trên cùng một lần gá.

Khoan và xử lý các vị trí cần tiếp cận theo nhiều hướng

Không phải mọi chi tiết 3D chỉ cần phay bề mặt.

Một số sản phẩm còn có các vị trí cần khoan hoặc xử lý theo hướng khác với bề mặt chính. Khi đó, khả năng thay đổi hướng tiếp cận của đầu dao là một yếu tố đáng chú ý.

CNC 3D 5 trục có thể hỗ trợ việc phay và khoan theo nhiều hướng khi cấu hình máy và dao cụ đáp ứng yêu cầu của chi tiết.

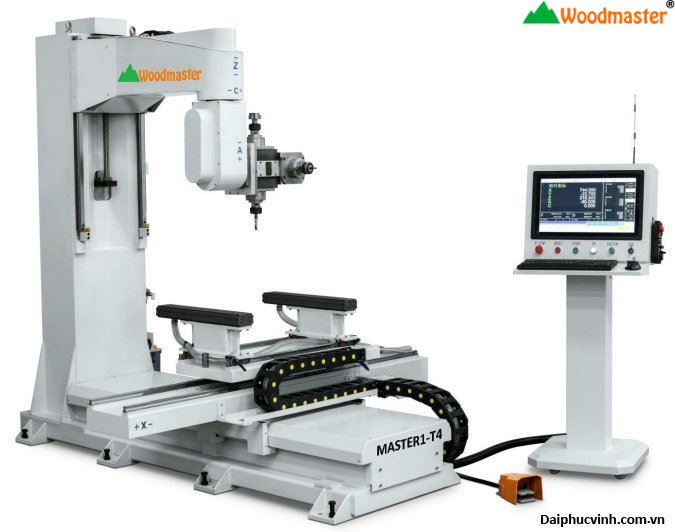

Một số dòng Woodmaster được định hướng cho cả phay và khoan 3D 5 trục, chẳng hạn MASTER1-T4, trong khi các cấu hình nhiều dao như PRO-MASTER-T4J sử dụng nhiều đầu dao để phục vụ các nguyên công liên tiếp.

Nhiều dao giúp tổ chức nhiều nguyên công thuận tiện hơn

Khả năng thực hiện nhiều nguyên công không chỉ phụ thuộc vào số trục.

Hệ thống dao cũng đóng vai trò quan trọng.

Một số máy CNC 3D 5 trục được thiết kế với nhiều đầu dao để có thể sử dụng các dao khác nhau cho những công việc khác nhau. Ví dụ, PRO-MASTER-T3 hiện được Woodmaster giới thiệu với 3 đầu dao, phục vụ nhiều công việc mà không cần thay dao thủ công sau từng nguyên công.

Trong khi đó, các cấu hình CNC 3D 5 trục thay dao tự động như PRO-MASTER-ATC có thể sử dụng nhiều loại dao trong một quy trình. Woodmaster hiện mô tả cấu hình này có khả năng thay đổi dao để phục vụ các nhu cầu gia công khác nhau.

Điều này đặc biệt có ý nghĩa khi một chi tiết cần kết hợp nhiều loại dao thay vì chỉ sử dụng một dao duy nhất.

Khi nào nhiều nguyên công có thể thực hiện trên cùng một lần gá?

Đây là điểm cần phân biệt rõ.

Có nhiều nguyên công trên cùng một máy không đồng nghĩa với việc mọi chi tiết đều có thể hoàn thành hoàn toàn trong một lần gá.

Khả năng này phụ thuộc vào:

- Hình dạng và kích thước chi tiết.

- Những mặt cần gia công.

- Hướng tiếp cận của dao.

- Phương án gá và giữ phôi.

- Số lượng, loại dao được sử dụng.

- Cấu hình 5 trục của máy.

- Khả năng thay dao hoặc số đầu dao.

- Yêu cầu cụ thể của sản phẩm.

Với những chi tiết mà dao có thể tiếp cận các vùng cần gia công trong cùng phương án gá, CNC 3D 5 trục có thể giúp tổ chức nhiều nguyên công liên tiếp mà không phải liên tục tháo và định vị lại phôi.

Ngược lại, nếu chi tiết hoặc quy trình yêu cầu thay đổi cách gá, việc gá lại vẫn có thể cần thiết.

Đây là lý do không nên chỉ nhìn vào số lượng trục khi đánh giá một máy CNC.

Cấu hình máy quyết định khả năng kết hợp nguyên công

Cùng là máy CNC 3D 5 trục nhưng mỗi model có thể được xây dựng cho một nhu cầu khác nhau.

Woodmaster hiện có nhiều cấu hình trong nhóm CNC 3D 5 trục: máy nhiều đầu dao, máy thay dao tự động, máy một bàn, hai bàn và các cấu hình khác nhau về số lượng đầu làm việc.

Vì vậy, khi xác định một máy có phù hợp để thực hiện nhiều nguyên công hay không, nên xem xét toàn bộ cấu hình, thay vì chỉ dựa vào tên gọi “5 trục”.

Đặc biệt, cần xác định trước:

Chi tiết cần gia công → các nguyên công cần thực hiện → loại dao → hướng gia công → phương án gá → cấu hình máy phù hợp.

Cách tiếp cận này giúp việc lựa chọn máy CNC 3D 5 trục sát với nhu cầu sản xuất thực tế hơn.

CNC 3D 5 trục không chỉ là khả năng di chuyển 5 hướng

Giá trị của CNC 3D 5 trục trong những quy trình phức tạp không chỉ nằm ở việc máy có thêm các trục chuyển động.

Khi kết hợp khả năng định hướng dao, hệ thống dao và phương án gá phôi phù hợp, máy có thể được tổ chức để thực hiện nhiều nguyên công liên tiếp trên một chi tiết.

Tùy cấu hình, một quy trình có thể bao gồm tạo hình, phay phá, phay tinh và khoan mà không cần chuyển chi tiết sang nhiều máy khác nhau ở giữa quy trình.

Đây là hướng tiếp cận phù hợp với những xưởng cần xử lý các chi tiết 3D có hình dạng phức tạp hoặc cần nhiều hướng gia công.

Các câu hỏi thường gặp

CNC 3D 5 trục có thể thực hiện những nguyên công nào?

Tùy cấu hình máy, dao cụ và yêu cầu sản phẩm, CNC 3D 5 trục có thể được sử dụng cho các nguyên công như tạo hình, phay phá, phay tinh và khoan. Không phải mọi model đều thực hiện toàn bộ các nguyên công này với cùng một cấu hình.

Máy CNC 3D 5 trục có thể thực hiện nhiều nguyên công trên cùng một chi tiết không?

Có thể, nếu cấu hình máy, hệ thống dao và phương án gá phôi đáp ứng yêu cầu của chi tiết. Một số máy nhiều đầu dao hoặc thay dao tự động có thể hỗ trợ tổ chức nhiều nguyên công liên tiếp.

Máy CNC 3D 5 trục có phải lúc nào cũng hoàn thành chi tiết trong một lần gá?

Không. Khả năng hoàn thành trong một lần gá phụ thuộc vào hình dạng chi tiết, các mặt cần gia công, hướng tiếp cận dao, phương án gá và cấu hình cụ thể của máy.

Kết luận

CNC 3D 5 trục có thể đảm nhiệm nhiều nguyên công trên cùng một chi tiết khi khả năng chuyển động nhiều hướng được kết hợp với hệ thống dao và phương án gá phù hợp. Thay vì chỉ thực hiện một công đoạn đơn lẻ, máy có thể được tổ chức để thực hiện liên tiếp các bước như tạo hình, phay phá, phay tinh hoặc khoan tùy theo cấu hình.

Với Woodmaster, việc lựa chọn máy CNC 3D 5 trục nên bắt đầu từ chính chi tiết và quy trình cần gia công, sau đó mới xác định số đầu dao, ATC, bàn máy và các tùy chọn phù hợp.
