Máy CNC 5 trục hoạt động như thế nào? Nguyên lý phối hợp các trục trong gia công 3D

Trong gia công các chi tiết gỗ có hình dạng cong, góc nghiêng hoặc nhiều bề mặt, việc đưa dao đến đúng vị trí chưa phải là toàn bộ vấn đề. Hướng tiếp cận của dao cũng cần được kiểm soát để phù hợp với bề mặt cần gia công.

Đây là điểm tạo nên sự khác biệt của máy CNC 5 trục. Hệ thống không chỉ điều khiển dao di chuyển theo các phương X, Y, Z mà còn phối hợp thêm các chuyển động quay, giúp thay đổi hướng tiếp cận trong quá trình gia công.

Bài viết dưới đây tập trung vào cách CNC 5 trục phối hợp các chuyển động, từ file thiết kế đến quá trình gia công thực tế.

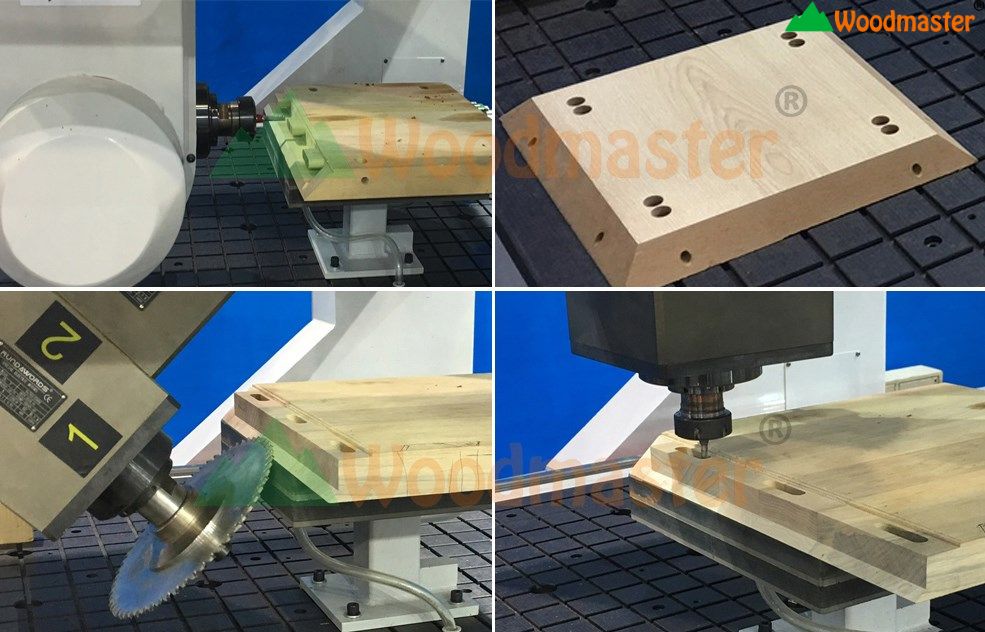

Máy CNC 5 trục Woodmaster gia công chi tiết gỗ 3D

Cơ chế chuyển động của máy CNC 5 trục

Có thể hình dung một hệ thống CNC 5 trục dựa trên hai nhóm chuyển động chính:

- Ba trục tuyến tính X, Y, Z: xác định vị trí của dao hoặc phôi trong không gian.

- Hai trục quay: thay đổi hướng của dao hoặc phôi để tạo thêm các góc tiếp cận.

Cách bố trí hai trục quay không hoàn toàn giống nhau ở mọi máy. Tùy thiết kế, chuyển động quay có thể được thực hiện tại đầu gia công, bàn máy hoặc kết hợp giữa các cơ cấu.

Vì vậy, khi tìm hiểu nguyên lý máy CNC 5 trục, điều quan trọng không phải chỉ là đếm đủ năm trục mà là hiểu cách chúng phối hợp với nhau trong một chương trình gia công.

Nếu cần tìm hiểu từ góc độ khái niệm trước, bạn có thể xem thêm bài 👉 [máy gia công trung tâm CNC 3D 5 trục là gì?] để có nền tảng trước khi đi sâu vào nguyên lý vận hành.

Ba trục X, Y, Z tạo chuyển động cơ bản

Ba trục X, Y và Z là nền tảng của phần lớn hệ thống CNC.

Trục X và Y đảm nhiệm việc di chuyển theo hai phương trên mặt phẳng, còn trục Z điều khiển chuyển động theo chiều cao hoặc chiều sâu gia công.

Nhờ ba chuyển động này, dao có thể được đưa đến nhiều vị trí khác nhau trên phôi để thực hiện các công việc như phay, cắt hoặc tạo hình.

Tuy nhiên, hãy hình dung một chi tiết có bề mặt nghiêng. Dao có thể di chuyển đến đúng vị trí bằng X, Y, Z nhưng nếu hướng dao vẫn cố định thì khả năng tiếp cận bề mặt sẽ bị giới hạn.

Khi đó, hai chuyển động quay bổ sung sẽ giúp hệ thống giải quyết phần định hướng.

Hai trục quay thay đổi hướng tiếp cận của dao

Đây là phần quan trọng nhất để hiểu vì sao máy CNC 3D 5 trục có thể xử lý những hình dạng phức tạp.

Hai chuyển động quay cho phép thay đổi góc của dụng cụ hoặc phôi. Khi góc bề mặt cần gia công thay đổi, hệ thống có thể điều chỉnh hướng tiếp cận thay vì giữ dao theo một phương cố định.

Ví dụ, với một mặt nghiêng, dao có thể được định hướng theo góc phù hợp hơn với bề mặt. Khi chuyển sang một khu vực khác có hướng thay đổi, hệ thống tiếp tục điều chỉnh để duy trì hướng gia công theo chương trình.

Nhờ vậy, CNC 5 trục không chỉ kiểm soát dao đang ở đâu, mà còn kiểm soát dao đang hướng về đâu.

Lưu ý: chỉ sử dụng ảnh model Woodmaster thực tế nếu website đang có ảnh phù hợp, không dựng thêm cấu hình hoặc model không được công bố.

Năm trục phối hợp với nhau trong quá trình gia công

Giá trị thực tế của CNC 5 trục nằm ở sự phối hợp đồng thời giữa các chuyển động, thay vì việc từng trục hoạt động độc lập.

Trong một đoạn đường chạy dao, hệ thống có thể thực hiện chuỗi chuyển động như:

Di chuyển đến vị trí → thay đổi hướng dao → tiếp tục di chuyển → điều chỉnh góc → gia công vùng tiếp theo.

Các chuyển động này được tính toán theo chương trình gia công. Vì vậy, một đường chạy dao 5 trục không chỉ chứa thông tin về tọa độ mà còn phải xác định hướng của dụng cụ trong quá trình di chuyển.

Điều này đặc biệt hữu ích khi bề mặt sản phẩm liên tục thay đổi độ cong hoặc góc nghiêng.

Nếu so sánh với các cấu hình ít trục hơn, khác biệt nằm ở khả năng định hướng dụng cụ trong không gian, chứ không đơn giản là số lượng chuyển động nhiều hơn.

Bạn có thể xem thêm bài 👉 [CNC 3 trục, 4 trục và 5 trục khác nhau thế nào?] để hiểu rõ hơn về sự khác biệt giữa các cấu hình.

Từ thiết kế 3D đến chuyển động thực tế của máy

Để máy thực hiện được một chi tiết 3D, mô hình thiết kế cần được chuyển thành chương trình điều khiển mà máy có thể thực hiện.

Quá trình có thể hình dung theo các bước cơ bản:

File thiết kế 3D → lập trình CAM → tạo đường chạy dao → xuất chương trình → máy CNC thực hiện gia công.

Trong đó, phần mềm CAM có nhiệm vụ xây dựng đường chạy dao dựa trên hình dạng chi tiết và phương án gia công.

Đối với gia công 5 trục, ngoài việc xác định tọa độ, phần mềm còn phải xác định hướng của dao theo từng khu vực. Đây là yếu tố giúp tận dụng khả năng thay đổi góc của hệ thống.

Do đó, hiệu quả của một hệ thống CNC 5 trục không chỉ phụ thuộc vào phần cơ khí của máy mà còn liên quan đến phương án lập trình và đường chạy dao.

CNC 5 trục tiếp cận chi tiết 3D như thế nào?

Hãy lấy một chi tiết có bề mặt cong làm ví dụ.

Khi dao di chuyển trên một bề mặt tương đối phẳng, hướng tiếp cận có thể ít thay đổi. Nhưng khi bề mặt bắt đầu cong hoặc chuyển sang một góc khác, hướng của dao cũng cần được điều chỉnh.

Với máy CNC 3D 5 trục, hệ thống có thể phối hợp chuyển động tuyến tính và chuyển động quay để thay đổi hướng tiếp cận theo đường chạy dao đã lập trình.

Nhờ đó, dao có thể tiếp cận nhiều khu vực của chi tiết từ các hướng khác nhau mà không nhất thiết phải duy trì một hướng cố định trong suốt quá trình.

Khả năng này đặc biệt có ý nghĩa với các chi tiết có bề mặt cong, góc nghiêng hoặc hình dạng 3D phức tạp.

Khi nào khả năng phối hợp 5 trục phát huy lợi thế?

Không phải mọi sản phẩm đều cần đến CNC 5 trục.

Nếu xưởng chủ yếu gia công mặt phẳng hoặc những chi tiết có hình dạng đơn giản, cấu hình ít trục hơn có thể đã đáp ứng được yêu cầu.

Khả năng phối hợp 5 trục trở nên đáng quan tâm hơn khi sản phẩm có:

- Bề mặt cong hoặc thay đổi hướng liên tục.

- Nhiều góc nghiêng.

- Hình dạng 3D phức tạp.

- Những khu vực khó tiếp cận bằng một hướng dao cố định.

- Yêu cầu gia công nhiều hướng trên cùng chi tiết.

Trong những trường hợp phù hợp, khả năng thay đổi hướng dao cũng có thể giúp giảm một số thao tác gá lại phôi. Tuy nhiên, số lần gá thực tế vẫn phụ thuộc vào hình dạng sản phẩm, đồ gá và phương án gia công.

Hiểu đúng về cách CNC 5 trục vận hành

Có thể tóm tắt nguyên lý hoạt động của máy CNC 5 trục bằng một chuỗi đơn giản:

Thiết kế 3D → lập trình đường chạy dao → xác định vị trí và hướng dao → phối hợp các trục → gia công chi tiết.

Ba trục X, Y, Z giúp đưa dụng cụ đến vị trí cần gia công, trong khi hai chuyển động quay bổ sung khả năng thay đổi hướng tiếp cận.

Điểm quan trọng nhất không nằm ở việc máy có “năm trục” mà ở khả năng phối hợp các chuyển động theo chương trình, từ đó xử lý linh hoạt hơn những bề mặt và hình dạng 3D phức tạp.

Nếu đang tìm hiểu các cấu hình thực tế, có thể tham khảo danh mục 👉 [máy CNC trung tâm 3D] của Woodmaster để xem các dòng máy đang được cung cấp và lựa chọn cấu hình theo nhu cầu gia công.

FAQ về nguyên lý hoạt động của máy CNC 5 trục

Máy CNC 5 trục hoạt động dựa trên những chuyển động nào?

Hệ thống sử dụng ba chuyển động tuyến tính X, Y, Z kết hợp với hai chuyển động quay. Cách bố trí các chuyển động quay có thể khác nhau tùy cấu hình máy.

Hai trục quay có tác dụng gì?

Hai chuyển động quay giúp thay đổi hướng của dao hoặc phôi, cho phép dụng cụ tiếp cận bề mặt theo nhiều góc khác nhau trong quá trình gia công.

CNC 5 trục có phù hợp với gia công chi tiết 3D không?

Có. Khả năng phối hợp vị trí và hướng dao giúp CNC 5 trục phù hợp với nhiều chi tiết có bề mặt cong, góc nghiêng và hình dạng 3D phức tạp.

CNC 5 trục có phải lúc nào cũng tốt hơn CNC 3 trục?

Không. CNC 5 trục có lợi thế khi sản phẩm yêu cầu nhiều hướng tiếp cận, nhưng với những chi tiết đơn giản, CNC 3 trục có thể đã đáp ứng đủ nhu cầu.

Tư vấn máy CNC 5 trục theo nhu cầu gia công

Nếu xưởng đang tìm hiểu máy CNC 5 trục cho các sản phẩm 3D, nên xác định trước hình dạng chi tiết, hướng gia công và yêu cầu sản xuất. Từ đó mới lựa chọn cấu hình máy phù hợp thay vì chỉ dựa vào số lượng trục.
