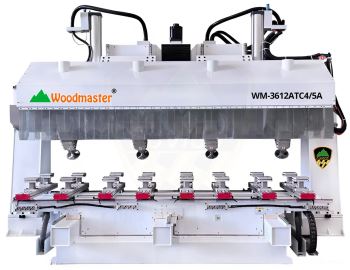

MÁY GIA CÔNG TRUNG TÂM CNC 5 TRỤC 4 BÀN THAY DAO TỰ ĐỘNG
- Chi tiết sản phẩm
- Video Clip
Máy gia công trung tâm CNC 5 trục với 4 bàn và hệ thống thay dao tự động là thiết bị chuyên dụng cho ngành chế biến gỗ. Sản phẩm mang lại độ chính xác cao, xử lý đa chiều linh hoạt, phù hợp cho các xưởng sản xuất đồ nội thất, cửa gỗ và sản phẩm trang trí. Thiết kế bền bỉ, dễ vận hành, giúp tối ưu hóa quy trình làm việc.
- Thương hiệu: Woodmaster - Trung Quốc
- Mã sản phẩm: WM-3216ATC4/5A
- Bảo hành: 12 tháng
* Đặc điểm đặc biệt

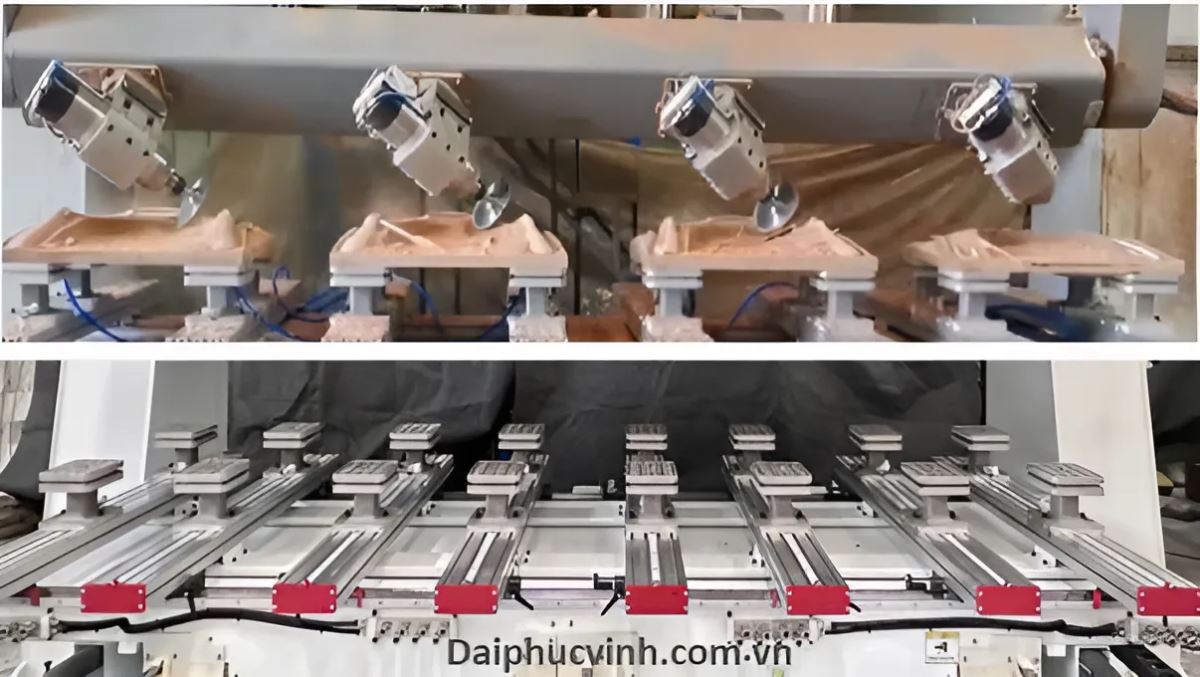

- Máy sử dụng 4 trục dao thay dao tự động 4x8
- Hệ thống trục chuyển động 5 hướng trục gia công chi tiết phức tạp
- Hệ thống servo, driver: VEICHI
- Hệ thống biến tần: VEICHI
- Hệ thống điều khiển: LNC Đài Loan
- Hệ thống khí nén: AIRTAC
* Thông số kỹ thuật chính
| - Kích thước làm việc tối đa | 1200×860x338mm |
| - Khoảng cách trục chính | 900mm |
| - Hành trình trục A | +50°/ -120° |
| - Hành trình trục C | ±360° |
| - Bàn làm việc hút chân không | |
| - Dầm cố định cốc hút chân không | 8 chiếc |
| - Cốc hút chân không | 16 cái (2x8) |
| - Motor trục dao | 7.5kw x4 (làm mát bằng nước) |
| - Đầu kẹp dao | BT30 |
| - Tốc độ trục dao | 0-18,000v/ph |
| - Hệ thống tự động thay dao | 4x8 dao |
| - Bơm hút chân không Eurovac 7.5hp (250m3/h) | |
| - Hệ thống làm mát trục chính tự động | |
| * Tốc độ chuyển động trục | |
| - Tốc độ trục 1.Y | 45m/phút |
| - Tốc độ trục 2.X | 45m/phút |
| - Tốc độ trục 3.Z | 25m/phút |
| * Hành trình trục | |
| - Hành trình trục X | 1500mm |
| - Hành trình trục Y | 2000mm |
| - Hành trình trục Z | 520mm |
| * Độ chính xác định vị | |
| - Độ chính xác định vị trục X, Y, Z | 0,05mm |
| - Độ chính xác định vị lặp lại | 0,03mm |
| * Các thông số khác | |
| - Số họng hút bụi | 6" x4 cái |
| - Áp lực khí nén yêu cầu | >=6 kg/cm2 |
| - Tổng công suất | 45kw |
| - Trọng lượng máy | 9 tấn |
| - Kích thước máy | 4.6L*2.93W*3.03H (đóng công open |
| top) | |
| - Kích thước khu vực lắp đặt | 7770×3250×2870mm |
